平面回轉篩
平面回轉篩具有設計合理,結構簡單,運行平穩,全封閉結構,無塵染,防堵孔,防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理,有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動,網下有自動清理設備,較傳統的直線篩而言,提高了絲網壽命,噪音小,篩分面積大,將效率由原來的93~95提高到了98.5,推廣前景好 。

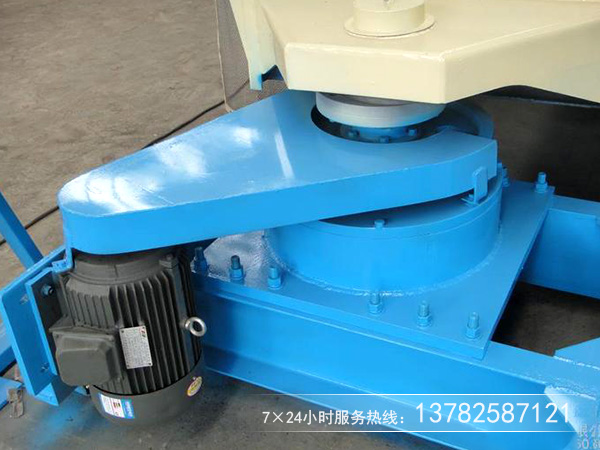

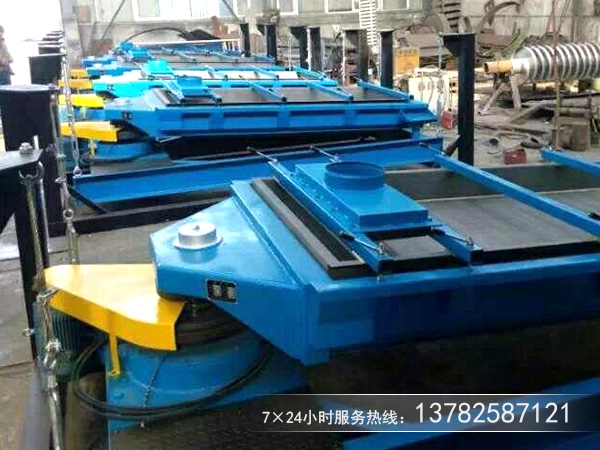

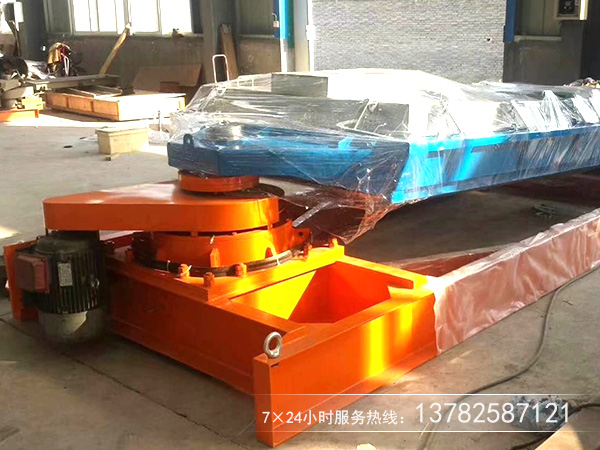

真機圖片

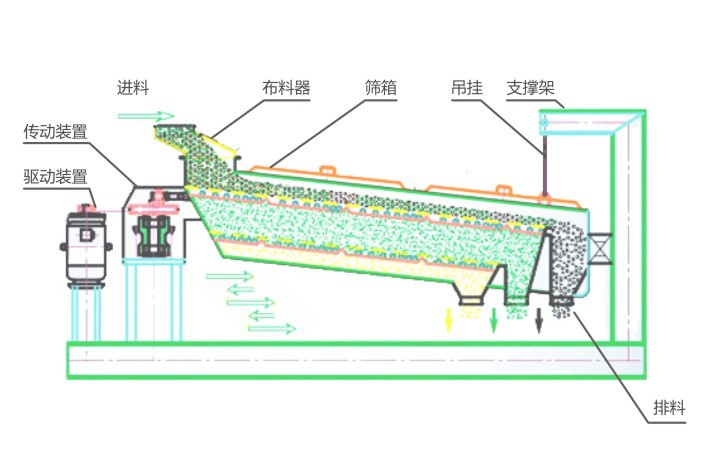

工作原理
平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動,在長度方向逐漸變成橢圓運動,最后在出料端轉變成近似往復直線運動。 通過進料口喂入的物料,在平面回轉篩體運動作用下,均勻的分布在整個篩網上,并產生自動分級,從而使料層下粒度較小的物料迅速過篩,而上面粒度相對較大的物料則向出料端運動。在移動過程中,由于沒有攪拌和垂直跳動,因而其中較小的顆粒緊貼篩面,隨時可以過篩。
出料端篩體的運動為近似往復直線運動,是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動,直到排出機外,完成物料的整個篩分。在篩理過程中,不斷跳動的彈性跳動小球,有效地防止物料堵塞篩孔,保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡,從而保證了篩體運動的平穩性

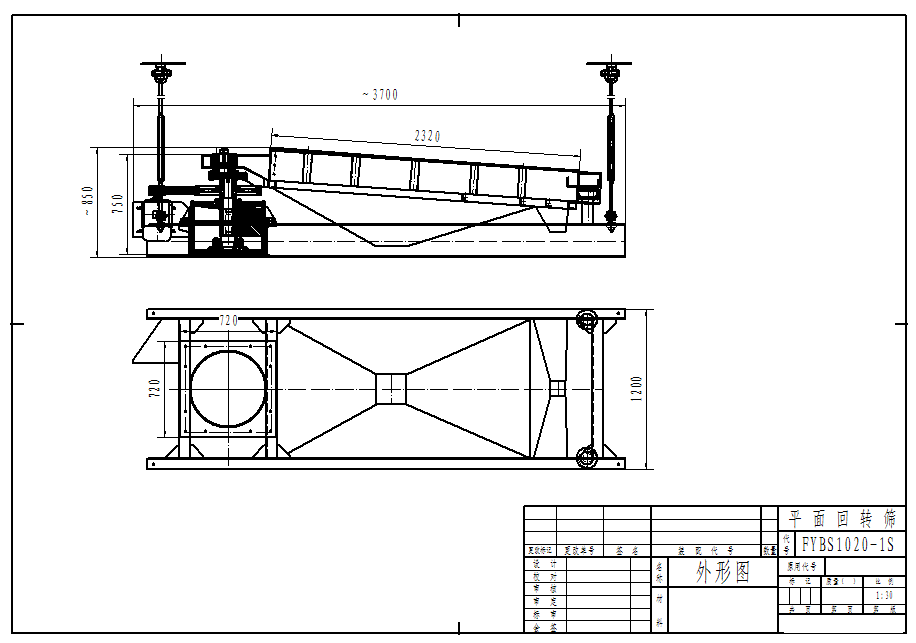

CAD結構圖
技術參數表
層數
|
型號
|
篩面規格
(寬X長)
(mm)
|
篩箱行程
(mm)
|
電動機
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
重量
(kg)
|
功率
(kw)
|
轉速
(rpm)
|
1
|
ACPM1000X1400
|
1000X1400
|
63.5
|
1.5
|
960
|
2731
|
962
|
1168
|
1200
|
715
|
ACPM1000X2100
|
1000X2100
|
63.5
|
1.5
|
960
|
3285
|
962
|
1156
|
1200
|
980
|
ACPM1000X3000
|
1000X3000
|
63.5
|
1.5
|
960
|
4484
|
1035
|
1194
|
1251
|
1200
|
ACPM1500X2100
|
1500X2100
|
63.5
|
1.5
|
960
|
3460
|
1003
|
1708
|
1759
|
1380
|
ACPM1500X3000
|
1500X3000
|
76
|
2.2
|
960
|
4232
|
1362
|
1778
|
1892
|
1340
|
ACPM1500X3600
|
1500X3600
|
76
|
5.5
|
960
|
5098
|
1352
|
1956
|
2048
|
2410
|
ACPM1200X3600
|
1200X3600
|
76
|
5.5
|
960
|
5263
|
1327
|
2464
|
2556
|
2020
|
2
|
ACPM1000X2100
|
1000X2100
|
63.5
|
1.5
|
960
|
3743
|
1121
|
1308
|
1378
|
1400
|
ACPM1000X3000
|
1000X3000
|
76
|
4
|
960
|
4575
|
1317
|
1270
|
1546
|
1840
|
ACPM1500X2100
|
1500X2100
|
63.5
|
4
|
960
|
3728
|
1330
|
1781
|
1946
|
1710
|
ACPM1800X3600
|
1800X3600
|
76
|
7.5
|
960
|
5305
|
1500
|
2256
|
2459
|
3880
|
ACPM1500X3000
|
1500X3000
|
76
|
7.5
|
960
|
4765
|
1397
|
1956
|
2159
|
2780
|
ACPM1500X3600
|
1500X3600
|
76
|
7.5
|
960
|
5365
|
1368
|
2032
|
2159
|
3180
|
3
|
ACPM1000X2100
|
1000X2100
|
63.5
|
5.5
|
960
|
4854
|
1422
|
1435
|
1549
|
2150
|
ACPM1500X3000
|
1500X3000
|
76
|
5.5
|
960
|
4765
|
1391
|
1956
|
2159
|
3200
|
ACPM1800X3600
|
1800X3600
|
76
|
7.5
|
960
|
5200
|
1500
|
2400
|
2500
|
4170
|
ACPM2000X5000
|
2000X5000
|
92
|
11
|
960
|
5400
|
2000
|
2750
|
2810
|
5500
|
